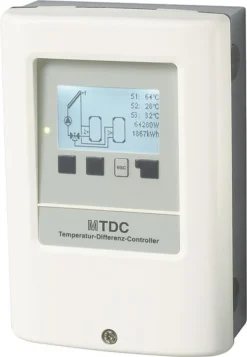

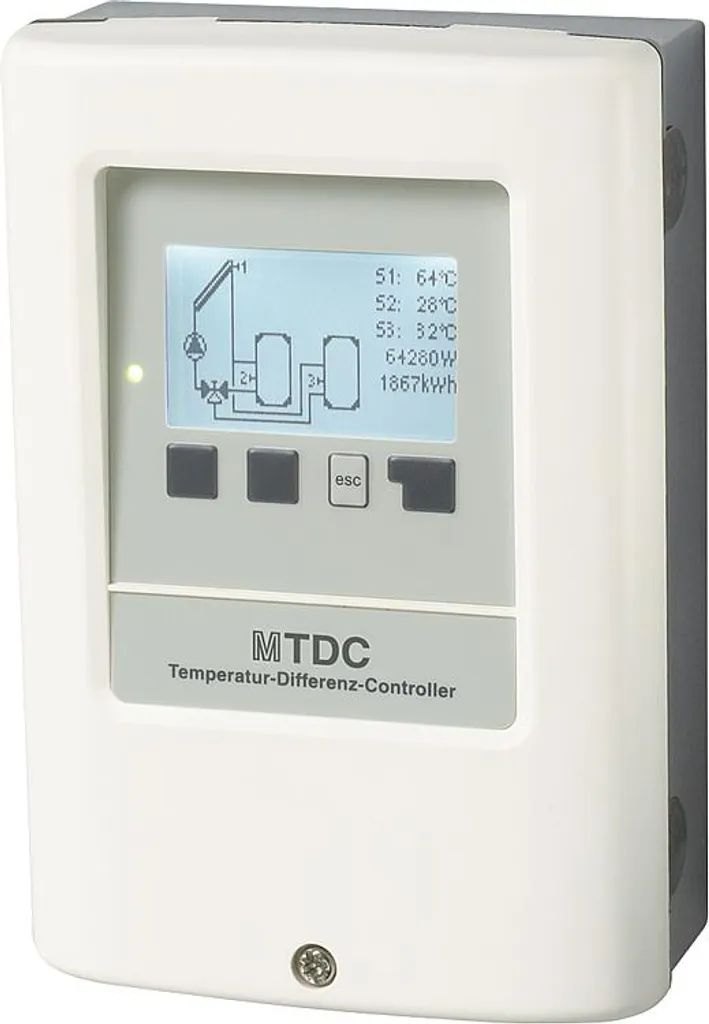

Sorel MTDC V5 Differenztemperaturregelung

Sorel MTDC-V5 Differenzregelung für Kleine Solaranlagen oder Festbrennstoffkessel / Kamin

„Medium“ Temperatur Differenz Controller für mittelgroße Systeme. Für 25 Basissysteme mit zuschaltbaren Funktionen für ungenutzte Relais. Der Regler kann mit oder ohne Drehzahlregelung, 0-10V / PWM-Ausgängen oder beidem ausgestattet werden.

Der Temperatur-Differenz-Controller MTDC ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung.
Der MTDC ist als Temperatur-Differenzregler für verschiedene Anlagenvarianten einsetzbar.

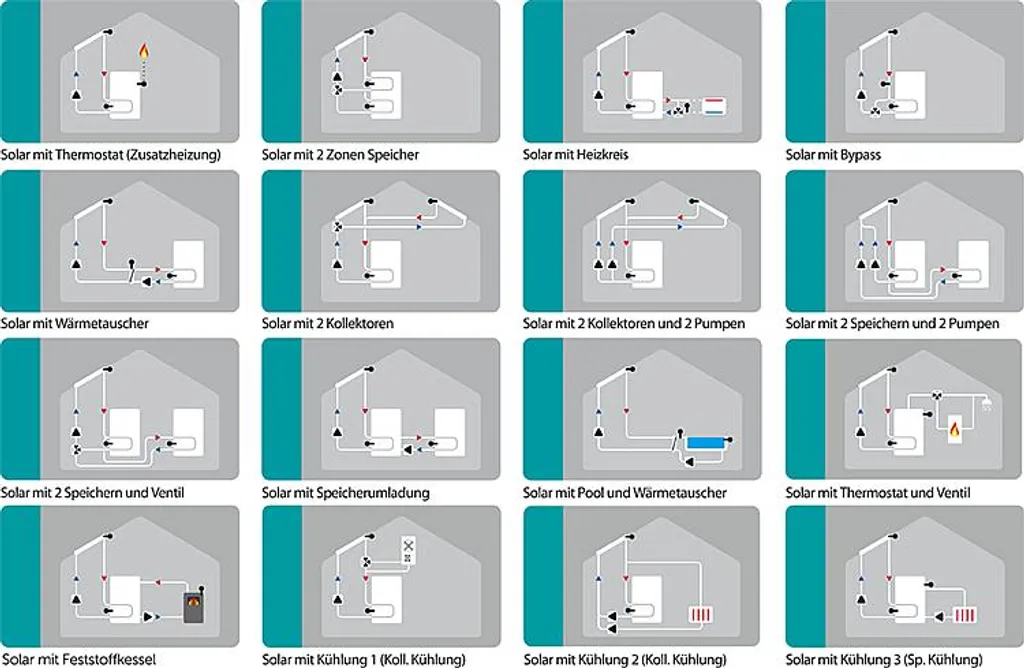

Anwendungsbereich:

• Solar mit Speicher
• Solar mit Pool
• Festbrennstoffkessel mit Speicher
• Speicherumladung
• Rücklaufanhebung
• Thermostatfunktion
• Universal Delta T
• Absperrventil
• Solar mit Thermostat (Zusatzheizung)
• Solar mit 2 Zonen Speicher
• Solar mit Heizkreis
• Solar mit Bypass
• Solar mit Trennsystem (Wärmetauscher)
• Solar mit 2 Kollektorfelder
• Solar mit 2 Kollektorfelder und 2 Pumpen
• Solar mit 2 Speicher und 2 Pumpen
• Solar mit 2 Speichrn u. Ventil
• Solar mit Umladung
• Solar mit Thermostat und Ventil
• Solar mit Festbrennstoffkessel
• Solar mit Kühlung (Kollektor Kühlung)

Top Features:

• Darstellung von Grafiken und Texten im beleuchteten Display
• Einfache Abfrage der aktuellen Messwerte
• Auswertung und Überwachung der Anlage u.a. über Grafikstatistik
• Umfangreiche Einstellmenüs mit Erklärungen
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
• Rücksetzen auf Werkseinstellungen
• optional sind diverse Zusatzfunktionen erhältlich

Technische Daten:

Fühlereingänge Pt1000	4
Relaisausgänge 230VAC	2
Relaisausgang potentialfrei	nein
Ausgänge 0..10V oder PWM-Signal zur Drehzahlregelung von Hocheffizienzpumpen	1
Anzahl der vordefinierten Anwendungen	25+
Erweiterung der vordefinierten Anwendungen durch frei wählbare Zusatzfunktionen	ja
LEDs Rot/Grün zur Anzeige des Status	ja
Statistiken und Grafikauswertungen aus Datenspeicher	ja
Wärmezählung über Direktsensor (VFS bzw. VVX)	nein
Druckmessung über Grundfos Direktsensor (RPS)	nein
Batteriegepufferte Echtzeituhr RTC	ja
Uhrzeit- und temperaturgesteuerte Thermostatfunktion	ja
Antilegionellenfunktion über Solar	ja
Antilegionellenfunktion durch Zusatzheizung	ja
Kühlfunktion	ja
Inbetriebnahmeassistent	ja
Anlagenschutz	ja
Kollektorschutz	ja
Speicherschutz (KS-Tmax)	ja
Frostschutz	ja
Rückkühlung	ja
Startlogik für Vakuumröhrenkollektoren	ja
Steuerprogramm für selbstentleerende Systeme (Drain-Back)	ja
Funktionskontrolle und Fehlerspeicher mit Datum und Uhrzeit	ja
Menüblocker	ja
	ja
CAN Bus Anschluss für SOREL Connect	ja
Data-Logging auf microSD Karte	via Datalogger
Ethernetanschluss	via Datalogger
Abmessungen Höhe x Breite x Tiefe in mm	163 x 110 x 51
Gehäusefarbe	RAL 9003
Schutzart	IP40
Befestigungsmaterial, Ersatzsicherung und Anleitung	ja

Lieferumfang:
1x MTDC-V5
1x Befestigungsmaterial, Ersatzsicherung und Anleitung
Sensoren nach bedarf wählen
