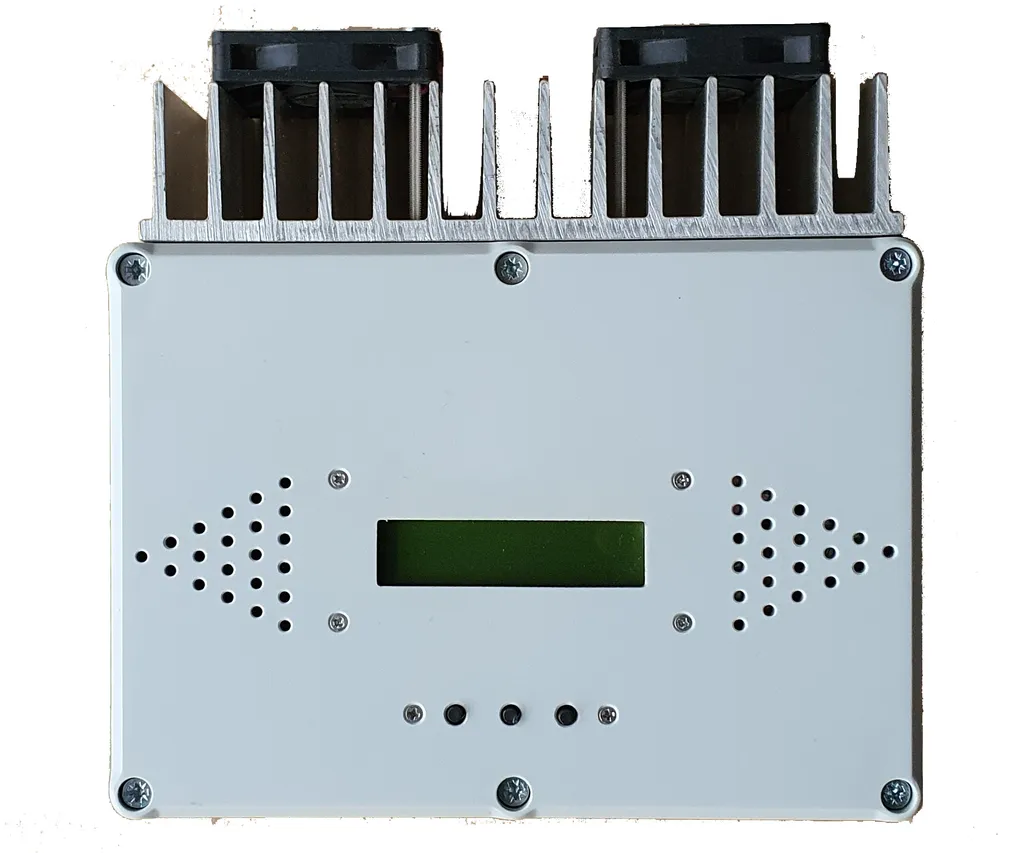

SM-PWM Solar Heizstabregelung Pro

SM-PWM Heizstabregelung für PV und Windkraftanlagen bis 10KW
Standard oder Pro Lizenz

Der SM-PWM ist ein Hochleistungs-PWM Regelung zur optimalen Nutzung der PV oder Windenergie zur Warmwasserbereitung.
Das ganze funktioniert DC/DC das bedeutet, die PV Leistung wird auf Ihr Heizelement mit DC Leistung gespeist wird.
Hier wird bewusst der klassische PWM Regler eingesetzt um die kosten gering zu halten (gute MPPT kosten geld).
Das bedeutet das der optimalen Betriebspunkt selbst festlegelegt werden muss, diese wird aber mit den technischen
Daten des Herstellers mitgeliefert, und da hier keine Batterien geladen werden gelten andere Bedingungen.
Die Pro Version verfügt über eine Vielzahl von Messinstrumenten um die Anlage zu überwachen, echtzeitwerte abzulesen.
auch gibt es die Möglichkeit, das Strom-Spannungs-Kennfeld des Windrades einzugeben. Er ist auch mit einer Funktion ausgestattet, die es Ihnen ermöglicht, automatisch nach dem maximalen Leistungspunkt zu suchen, aber es gibt auch andere Funktionen, die in praktisch keinem anderen uns bekannten Regler vorhanden sind.

Für die Pro Lizenz erwerben Sie ein Lizenzschlüssel.

ACHTUNG
Aufgrund der hohen Leistung bis zu 10.000W ist es dringend notwendig Sicherheitsvorrichtungen zu Installieren. Hierzu gehört ein
Schaltschrank aus Metall, Hauptschalter, Sicherung (Schmelzsicherung).
Optional kann ein Schaltschütz in einem geschlossenen Schutzkreis mit Temperaturbegrenzer mit Kapillarrohr / Bimetall und einem Rauchmelder
hergestellt werden, was bei auslösen den Stromkreis unterbricht / Schließt um so den schütz zu schalten.

In der von uns mitgelieferten Anleitung erfahren Sie alle nötigen Formeln zur Be der Anlage und zur korrekten montage des Systems.

Top Features:

• bis zu 10 KW Heizleistung möglich
• Kennfeldeinrichtung für Windkrafträder (PRO version)
• Ausgang zur Ansteuerung eines Schaltschütz z.B für weitere Heizung
• Bis zu 2 Temperatursensoren
• Anzeige der aktuellen Heizleistung
• Special features für „Pro“ Version siehe technische Daten

Technische Daten

Versorgungsspannung	24-90V /1-2A DC
Max. Eigenverbrauch	12W (mit ausgeschaltetem Display und Lüftern deutlich weniger)
Arbeitsspannung vom Kraftwerk	8-160V (Kontinuierlich Gleichgerichtet)
Maximale Spannung vom Kraftwerk	180V DC
Max. Nennspannung von Windkraftanlagen vor Gleichrichtung mit externen Dioden Gleichrichter	90V AC
Max. Regelstrom	70A
Max. Leistung des Kraftwerks für 24V DC	1700W
Max. Leistung des Kraftwerks für 27V DC	3400W
Max. Leistung des Kraftwerks für 96V DC	5000W
Max. Leistung des Kraftwerks für 120V DC	6700W
Max. Leistung des Kraftwerks für 144V DC	10000W
Verpolungsschutz	Nein
Menü Sprachen	Deutsch, Polnisch, Englisch
Betrieb eines externen Relais	Ja
Max Ausgangsstrom für Relais	1A
Betriebsarten des externen Schützes	Schalten – schaltet die Heizung aus, wirkt als zusätzlicher Schutz. Schalten – kann verwendet werden, um auf die zweite Heizung umzuschalten, z. B. eine vom Kessel, die andere vom Zentralheizungssystem
Anzahl der Temperatursensoren	2 – eine zur Regelung der Temperatur des erwärmten Wassers, die andere kann zur Regelung der Temperatur an einem anderen Ort verwendet werden, z. B. der Zentralheizung oder zur Regelung der Außentemperatur
Unterstützte Sensoren	PT1000, NTC3380 10k, NTC3380 4k7, NTC3470 10k, NTC3470 4k7, NTC3950 10k, NTC3950 4k7, NTC3977 10k, NTC3977 4k7
Temperatur Messbereich	0-99°C
Aktuelle Messung	Ja
Optionale Amperemeter-Kalibrierung	Ja im Bereich von 50-150%
Temperaturkompensation des Strommessers	Ja
Spannungsmessung	2 Kanäle
Leistungsmessung	Ja
Leistungsmesser	Ja, max 9999999 kWh
Automatische suche nach dem Punkt der maximalen Leistung	Ja, in der Pro Version
ildung des Heizbetriebes in Abhängigkeit von gemessener Temperatur	Ja, in der Pro Version
ildung des Heizungsbetriebs in Abhängigkeit von der gemessenen Spannung	Ja, in der Pro Version
ildung des Heizungsbetriebs in Abhängigkeit von der gemessenen Strom	Ja, in der Pro Version
Optimale Umgebungstemperatur	0-40°C
Luftfeuchtigkeit	Weniger als 70%
Abmessung	175x175x60

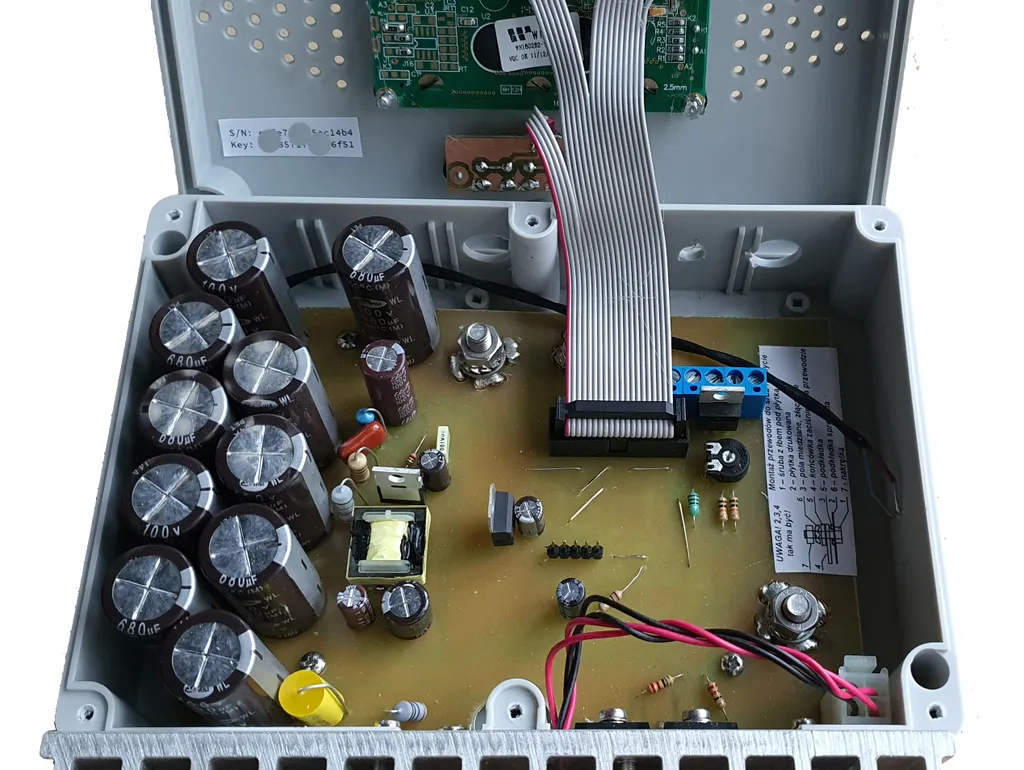

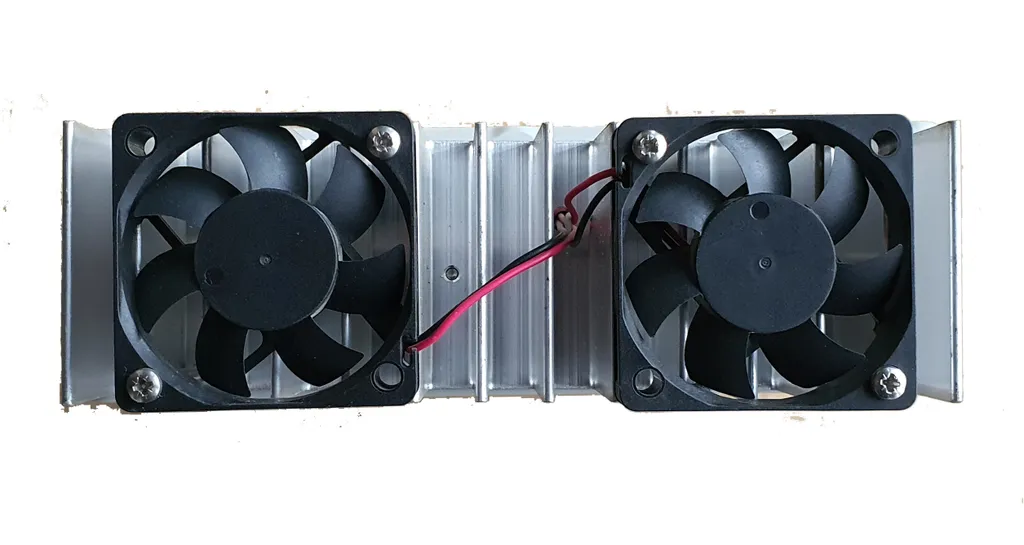

Anzahl der Lüfter	2 (ohne Lüfter Max 35A)
Eingebaute Messtechnik	Voltmeter, Amperemeter, Leistungsmesser
Schutzklasse	IP00
Konformität	ROHS

Lieferumfang
1x SM-PWM
1x Sensor
1x Anleitung
