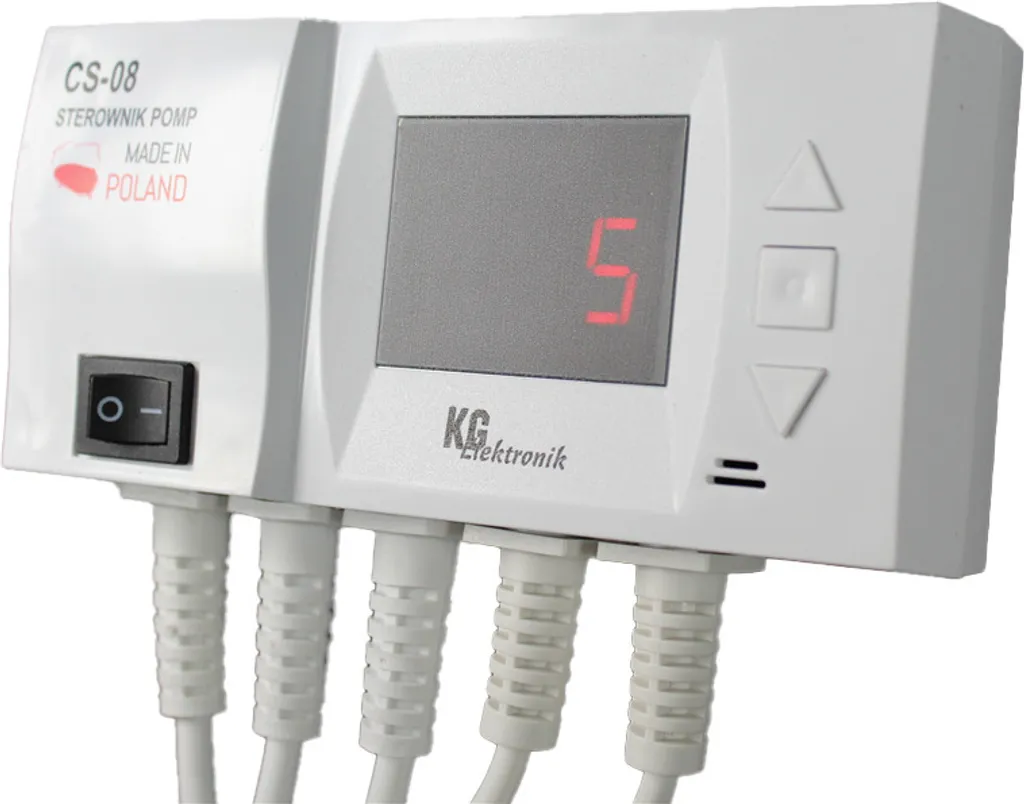

CS-08 Heizkreis- Und Warmwasser/Pufferspeicher Regelung

Heizkreis- und Warmwasser/ Pufferspeicherregelung

Der CS-08 ist eine einfache Regelung für einen Direktheizkreis und einem Warmwasserspeichers.

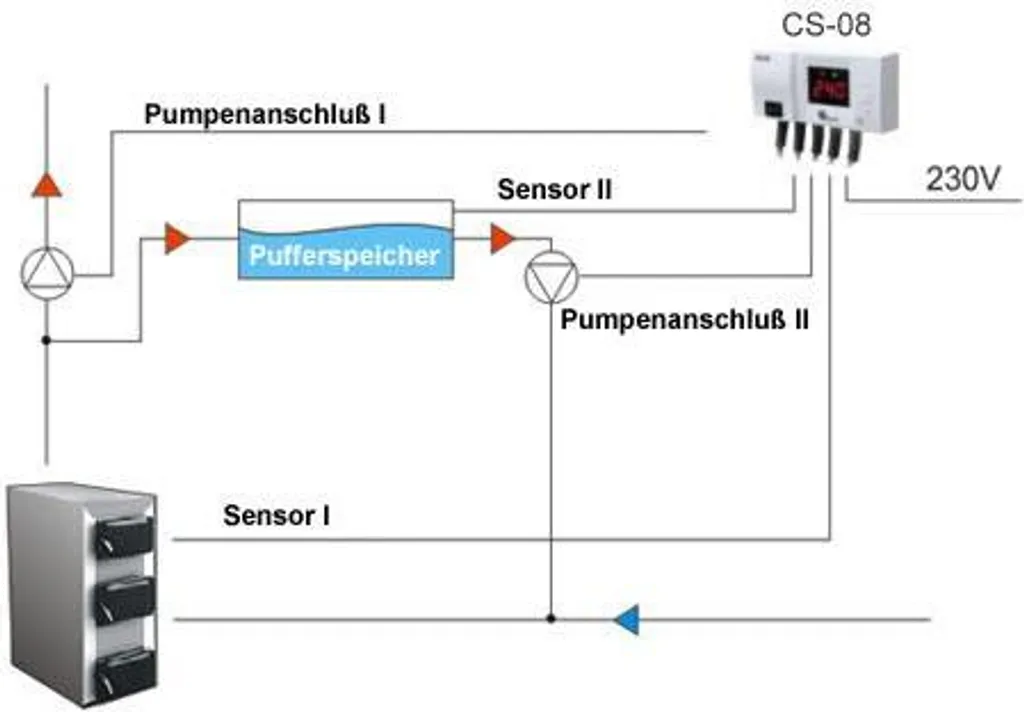

Funktionsprinzip:
Die Heizkreispumpe schaltet ein, wenn die Kesseltemperatur die eingestellte Soll Temperatur erreicht hat.
Die Warmwasser / Pufferladepumpe schaltet ein wenn die eingestellte Differenztemperatur zwischen Wärmequelle
und Speicher erreicht oder überschritten wird. Die Warmwasser Ladepumpe arbeitet so lange bis entweder
die Speicher Solltemperatur erreicht ist oder die Temperaturen sich ausgleichen.

Wird „Warmwasser Vorrang“ eingestellt, wird die Heizkreispumpe erst dann eingeschaltet wenn die
eingestellte Speichertemperatur erreicht ist.

Wird die „Sommer“ eingestellt, so wird die Heizkreispumpe deaktiviert und schaltet nur ein wenn die Kesseltemperatur
90° erreicht. (Überhitzungsschutz)

Einstellbare Werte:

• Temperaturdifferenz für Warmwasserspeicher
• Einschalttemperatur Heizkreispumpe
• maximale Warmwassertemperatur
• Warmwasser Vorrangschaltung
• Sommerbetrieb (nur Warmwasser)

Top Features:

• einfach gehalten
• Warmwasser Vorrang

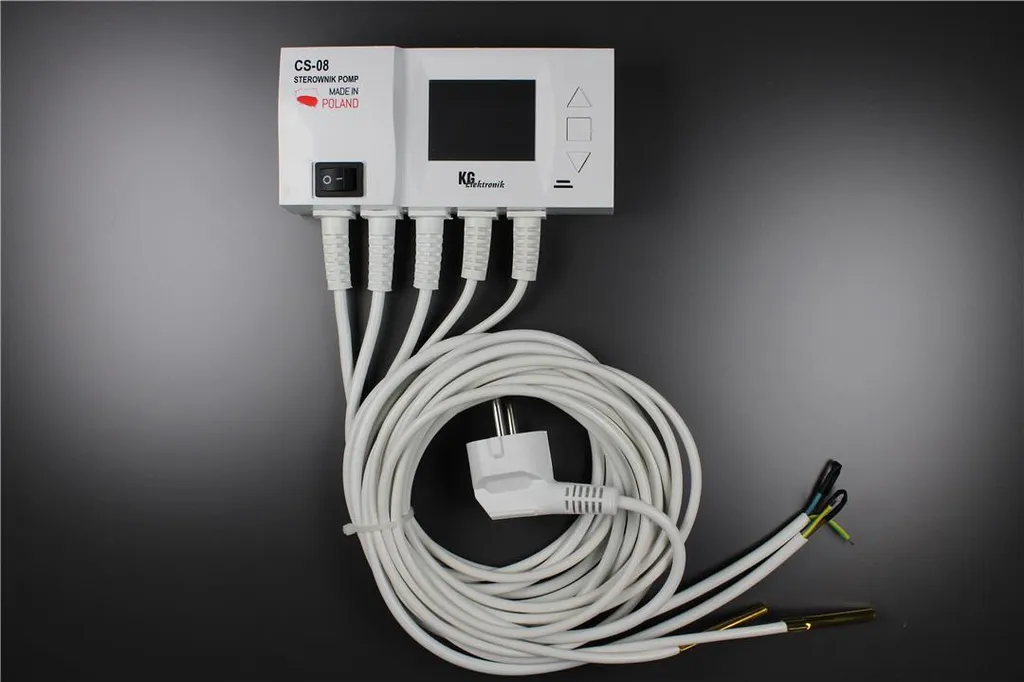

• Lieferung komplett mit Fühlern und Kabel
• spart Heizenergie

Technische Daten

Energieversorgung: 230/50Hz +/-10%
Leistungsaufnahme: 2 W
Temperatur der Umgebung: -10 bis 50 °C
Ausgangslast der Pumpen: 6 A
Temperaturmessbereich: 0 bis 99 °C
Temperatureinstellungsbereich: ZH 5 bis 80°C / ZBW 20 bis 80°C
Temperaturbelastbarkeit der Sensoren: -10 bis 120°C
Kabellänge der Sensoren: ZH- 1,2m, ZBW – 3m
Regulierbare Hysterese des Speichers: 10 bis 30°C
